Módulo COM Express mini tipo 10

274
0

Módulo COM Express mini tipo 10

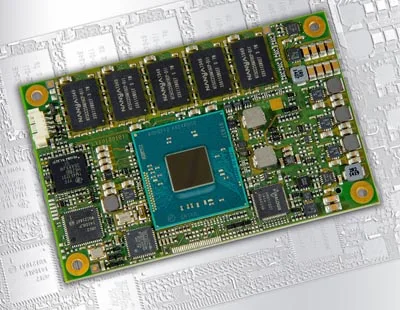

MSC Technologies, unidad de negocio de Avnet Electronics Marketing EMEA y filial de Avnet, ha ampliado su portfolio de productos con un módulo COM Express mini tipo 10. El nuevo MSC C10M-BT COM Express Mini module Type 10 con un tamaño de 55 x 84 mm está especialmente indicado en aplicaciones rugerizadas con un rango de temperatura de 40 a +85 °C.

Todos los componentes, incluyendo la memoria DRAM DDR3 de 8 GB, están soldados a la tarjeta de circuito impreso (PCB). Y, para incrementar la robustez, el módulo ofrece corrección de error (ECC) de memoria que aporta mejoras en integridad de datos, fiabilidad y tiempo de actividad.

El patillaje de salida Tipo 10 pretende “refrescar” la especificación COM Express Tipo 1. Todos los módulos estándares Tipo 10 usan un conector A-B de 220 pines e interfaces de display.

Los computer-on-modules con quad-core N2920 (1.86 / 2.00 GHz – 7.5 W TDP) y J1900 (2.00 / 2.42 GHz – 10 W TDP) Intel Celeron poseen un modo “turbo” para ofrecer rendimiento informático adicional.

Además, el on-chip Intel Gen 7 HD Graphics produce mejoras significativas en gráficos 2D y 3D y soporta DirectX 1.1, OpenGL 3.2, OpenCL 1.1 y hardware de decodificación de vídeo HD.

Opcionalmente, el módulo COM Express mini tipo 10MSC C10M-BT está equipado con hasta 16 GB de memoria eMMC Flash de almacenamiento para booting o data storage.

Este módulo COM Express compacto también cuenta con diversos interfaces, como un USB 3.0, hasta siete USB 2.0, tres PCIe x1 Gen. 2.0, Gbit Ethernet, HD audio, LPC ydos canales SATA 3 Gb/s.

Para la conexión de dos displays independientes, existe un Digital Display Interface (DP 1.1a, DVI/ HDMI 1.4a) con resolución de hasta 2560 x 1600 píxeles y un interface LCD compatible con el estándar LVDS, que también se puede configurar como embedded DisplayPort (eDP) 1.3.

Las características se completan con disipador de calor y soporte de diseño con board support packages para Microsoft Windows y Linux.

Modelos de módulo COM Express mini tipo 10

La familia de este módulo COM Express mini tipo 10 denominada MSC C10M-BT COM Express se encuentra disponible con siete versiones de procesador. El módulo más potente integra el Intel Atom E3845 (1.91 GHz – 10 W TDP) con cuatro cores. Hay varios modelos compatibles con dual-core E3827 (1.75 GHz – 8 W TDP), E3826 (1.46 GHz – 6 W TDP) y E3825 (1.33 GHz – 6 W TDP), y single-core E3815 (1.46 GHz – 5 W TDP).
