Siendo compatible con el modelo inmediatamente predecesor para ahorrar cambios en el diseño de la solución a la que equipa, esta tarjeta mezzanine con 4 UARTs es flexible permitiendo cambios por software en sus puertos.

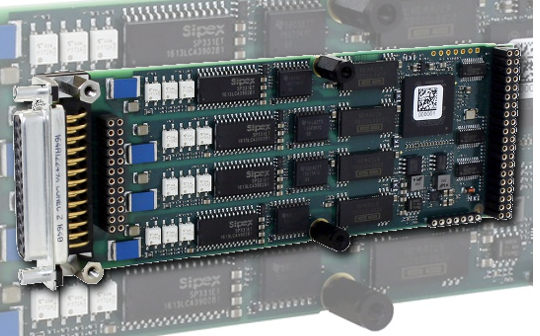

Tarjeta mezzanine con 4 UARTsMEN Mikro Elektronik ha presentado su nueva tarjeta mezzanine M77N M-Module, la cual dispone de una interfaz quad serial, soportando cuatro UARTs de alto rendimiento con nivel RS232 o RS422/485 en el conector D-Sub del panel frontal o en su conector en placa de 24 pines.

Es compatible con UART 16550, dispone de un buffer FIFO de 128 bytes, llegando a velocidades de datos serial de hasta 2 Mbit/s. Es programable por software y proporciona full y half duplex en los cuatro canales, además de aislamiento óptico de 500 VAC. la temperatura operativa que aguanta se mueve entre los -40 y los +85 grados centígrados.

Por lo que respecta a las UARTS, y además de las características vistas hasta ahora, la M77N de Men también disponen de control de flujo automatizado in-band utilizando caracteres Xon/Xoff programables en ambas direcciones, framing de datos de 5, 6, 7, 8 y 9 bits, reseteo independiente de canal por software, y el transmisor y el receptor pueden ser deshabilitados.

Esta tarjeta mezzanine con 4 UARTs cumple con el estándar M-Module ANSI/VITA 12-1997 (S2012), además de A08, D08, INTA e IDENT.

El voltaje de alimentación necesario es de +5 V (-3%/+5%), con un consumo máximo de 4,5 W, y un aislamiento de voltaje de 500 VAC. Las medidas son los estándares del formato M-Module, y tiene un peso de 78 gramos (medido en el modelo 04M077N00). Puede ser utilizada como una extensión de la E/S en cualquier tipo de bus de sistema como, por ejemplo, CPCI, VME o cualquier tipo de SBC stand-alone.

El conector de 24 pines de la placa se utiliza primordialmente para llevar las señales de E/S a la placa portadora donde son transferidas al conector E/S trasero. El modo de interfaz de la M77N puede ser cambiado vía software, mientras que la resistencia de terminación para el RS422/485 debe ser configurado a través de una conexión externa en el cable.

Compatibilidad en la tarjeta mezzanine con 4 UARTs

La nueva placa de Men es totalmente compatible con su predecesora, el M-Module M77, lo cual significa que los desarrolladores no necesitan llevar a cabo ningún cambio en el diseño de la aplicación cuando realicen la actualización de una a otra.

Podemos encontrar placas portadoras en formatos 3U o 6U entre otros, en el catálogo de Men o de otros fabricantes.
