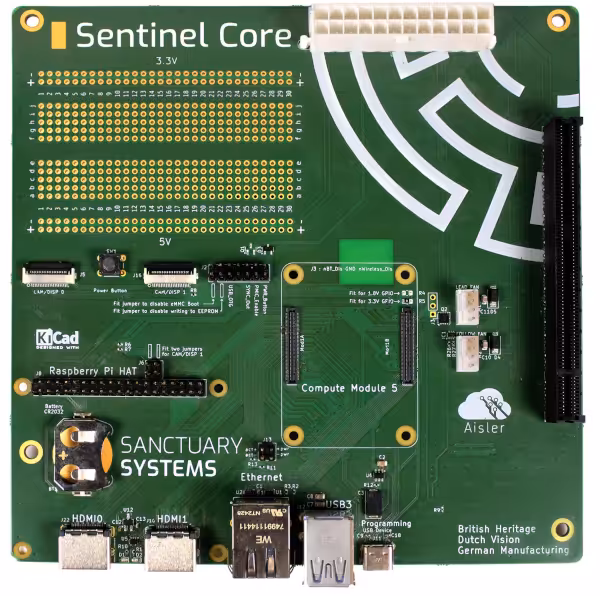

La tarjeta CPU presentada, es una placa Mini-ITX Sentinel Core con PCIe para CM5 es una placa de E/S en formato Mini-ITX para Raspberry Pi Compute Module 5 que añade ranura PCIe de tamaño completo, conectividad estándar de PC y soporte para servidores especializados, IA local e integración de tarjetas de expansión.
La nueva Sentinel Core de Sanctuary Systems es una tarjeta CPU Mini-ITX de E/S para el módulo Raspberry Pi Compute Module 5 orientada a integrar este sistema en el ecosistema de PC Mini-ITX con una ranura PCIe (Peripheral Component Interconnect Express) de tamaño completo.
El diseño busca convertir el CM5 en una plataforma más cercana a un ordenador convencional que a una placa de desarrollo, con conectores habituales en sistemas Mini-ITX y compatibilidad con cajas y fuentes de alimentación estándar.
La incorporación de una ranura PCIe 2.0 de longitud completa, con soporte no oficial para PCIe 3.0, permite añadir una GPU, tarjetas SATA, interfaces de red o aceleradores específicos según la aplicación.
Arquitectura Mini-ITX con expansión PCIe en Sentinel Core
Disponible en la plataforma de mecenazgo Crowd Supply, la placa adopta un formato Mini-ITX de 170 × 170 mm, lo que facilita su montaje en chasis estándar del mercado y su uso en estaciones ARM, electrodomésticos de red, servidores NAS o nodos compactos de aprendizaje automático.
El sistema integra un conector para Raspberry Pi Compute Module 5 de 2 × 100 pines, un puerto Gigabit Ethernet, dos salidas HDMI mediante el encaminamiento del carrier del CM5, un puerto USB Type-C a velocidad 2.0 con función host o dispositivo y dos cabeceras USB 3.0.
También incorpora la cabecera GPIO (General Purpose Input/Output) de 40 pines característica del ecosistema Raspberry Pi para mantener la compatibilidad con periféricos, automatización y desarrollos embebidos.
La alimentación se realiza mediante entrada de 12 V con conector tipo ATX de 24 pines, una elección alineada con el uso de componentes de PC convencionales.
Aplicaciones de IA local, NAS y router con Raspberry Pi CM5
La posibilidad de instalar una GPU abre la puerta a tareas de inferencia local, asistentes de voz basados en LLM (Large Language Model), transcodificación de vídeo y otras cargas que requieren aceleración adicional en el borde.
Sanctuary Systems también plantea usos como servidores NAS (Network Attached Storage) mediante tarjetas PCIe-SATA, routers con tarjetas NIC (Network Interface Card) PCIe, nodos de robótica y equipos Linux ARM de propósito general.
La placa admite configuraciones con memoria flash eMMC de hasta 64 GB en el Compute Module 5, lo que simplifica el almacenamiento integrado en aplicaciones compactas.
Hardware abierto para desarrollos embebidos y servidores especializados
Otro rasgo diferencial de la plataforma reside en su enfoque de hardware abierto, ya que el proyecto prevé publicar esquemas, ficheros de diseño de placa, lista de materiales, accesorios imprimibles en 3D y utilidades de soporte bajo licencia CERN-OHL-P.
Ese planteamiento puede resultar relevante para integradores OEM, desarrolladores embebidos y usuarios industriales que necesiten transparencia de diseño, capacidad de adaptación y reproducibilidad del hardware.
