Sensor de movimiento y posición de nueve ejes

STMicroelectronics, uno de los mayores fabricantes de semiconductores, ha presentado su sensor de movimiento y posición de nueve ejes más avanzado para terminales móviles de próxima generación y dispositivos portátiles.

Ofreciendo mejoras en rendimiento y eficiencia en un encapsulado de 3.5 x 3 mm (un 35 por ciento menor que generaciones previas), el módulo LSM9DS1 aporta las funciones requeridas en tareas de control de gestos, navegación en interiores y realidad aumentada.

Esta combinación de tamaño diminuto y bajo consumo de la tecnología de sensor de bajo ruido de ST, contribuye a incrementar la utilización de dispositivos portátiles al ampliar la duración de la batería entre recargas.

Además, la mayor resolución posicional del sensor de movimiento y posición de nueve ejes aumenta la estabilidad y la precisión de aplicaciones como Smart TV remotos, controladores de juego, portátiles para la práctica de deportes o sensores médicos.

Las primeras muestras del LSM9DS1 están disponibles en encapsulado LGA, sin plomo, de 3.5 x 3 mm.

Información técnica sobre el sensor de movimiento y posición de nueve ejes

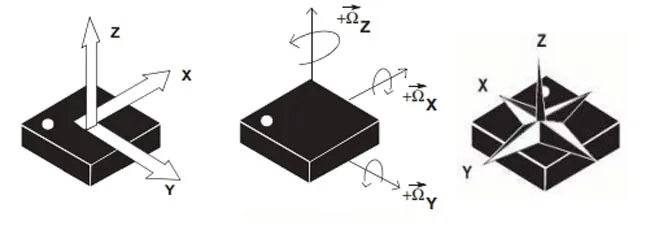

El LSM9DS1 integra acelerómetro de tres ejes, giroscopio de tres ejes y magnetómetro de tres ejes, todos ellos fabricados con la nueva tecnología de proceso MEMS de ST. Estos sensores detectan aceleración lineal, ratio angular y campo magnético para ofrecer datos de sensado de movimiento y posición.

El nuevo módulo está integrado y sincronizado para proporcionar un verdadero sensado de nueve grados de libertad (degree-of-freedom) en lugar de entradas de datos separadas y descoordinadas.

Por otro lado, cada sensor se puede alimentar individualmente con wake-up automático, dotando de una gestión más inteligente.

La compatibilidad con la familia LSM6 de IMU (Unidades de Medición de Inercia) de seis ejes de ST simplifica la actualización o el escalado de diseños existentes a la hora de incorporar detección de campo magnético en funciones como e-compass y orientación. Los desarrolladores ahora pueden crear productos que combinen un dispositivo LSM6 de seis ejes con un magnetómetro discreto para ahorrar espacio y proporcionar una solución integrada y basada en el LSM9DS1.

En comparación con los anteriores módulos de nueve ejes en encapsulado LGA de 4 x 4 mm, el sensor de movimiento y posición de nueve ejes LSM9DS1 (3.5 x 3 mm) ahorra 5 mm² en la placa de circuito impreso. Esto, junto a una altura de 1 mm, supera los requerimientos de diseñadores que desean añadir funcionalidad extra en Smartphones y otros productos portátiles, incluyendo gafas.

Al mismo tiempo, el dispositivo posee una resolución de magnetómetro un 30 por ciento superior, consecuencia del uso de la tecnología de proceso de bajo ruido de ST, así como un 20 por ciento menor. Esta tecnología también desarrolla una reducción significativa en zero-g offset de acelerómetro (por debajo de 100 mili-g) y en el ratio de ruido del giroscopio a 0.008 dps / √Hz a low full-scale.

Estas mejoras permiten que cualquier dispositivo portátil, como Smartphones, Tablets, controladores, gafas inteligentes etc., soporte funciones de rastreo de movimiento y orientación con la máxima precisión.

La tecnología de proceso MEMS de ST también contribuye a minimizar el consumo de energía, en combinación con modos de gestión inteligentes. La corriente operativa típica se sitúa en 2 mA.
