Placa de desarrollo Epi 32U4

120
0

Con capacidad para funcionar como un dispositivo USB, la placa de desarrollo Epi 32U4 permite soldarla directamente a la PCB entre otras opciones de montaje.

La Epi 32U4 de Ping Hobbyelektronik, es una placa de desarrollo compatible con Arduino y alimentada por el microcontrolador ATmega32U4 que busca su financiación a través de una campaña de micromecenazgo en Crowd Supply.

Este dispositivo se diseñó para ser lo más compacto posible, y dispone de varias características que lo protegen para su correcto funcionamiento en ambientes ruidosos. Entre dichas características se incluye un fusible y protección ESD, además de un grano de ferrita y un filtro de paso bajo para la referencia analógica, en caso de que la fuente de alimentación sea ruidosa.

Su tamaño nos permite incorporarla en casi cualquier proyecto, y podemos soldarla directamente a una PCB o usar las cabeceras incluidas para una solución de montaje menos permanente. Además, es bastante fácil de manipular a mano, ya que incluye ranuras de montaje que permiten atornillarlo antes de empezar a soldarla.

La placa de desarrollo Epi 32U4 puede funcionar como un dispositivo USB, un punto que la convierte en idónea para su uso en proyectos como teclados compactos. Su conector de tipo C ayuda a que los diseños estén preparados para el futuro.

Conexiones y conectividad

También dispone de más puertos E/S disponibles que un Pro Micro estándar, por lo que resulta apropiada incluso para proyectos donde el espacio no es un problema. Finalmente, sus líneas USB D+ y D- están desglosadas, en caso de que el diseño requiera de un conector separado.

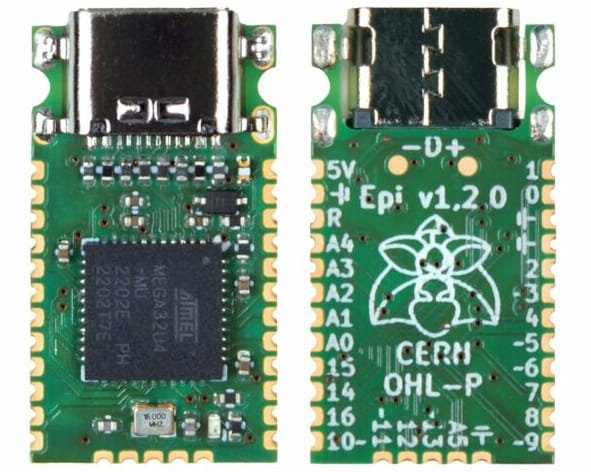

Placa de desarrollo Epi 32U4

La Epi 32U4 dispone de un cristal oscilador que trabaja a una frecuencia de 16 MHz, y puede funcionar con un voltaje de entre 4,5 y 5,5 V para la versión de 16 MHz, y de hasta 2,7 V a 8 MHz.

Sus pines almenarados están espaciados a 1,27 mm, y ofrece protección ESD y contra sobretensiones en las líneas de datos USB y la entrada de energía. También dispone de un polifusible de 500 mA, un grano de ferrita para la filtración de energía, y un filtro de paso bajo para la referencia de voltaje analógico.

Posee 24 E/S, un puerto USB de tipo C que sobresale con las ranuras de montaje a su lado, y un LED en el pin 13.

Adicionalmente, en el “Servicio al lector de NTDhoy” puedes solicitar más información sobre el Epi 32U4. Y en nuestro monográfico Especial tarjetas CPU, puedes encontrar información de casi todas las posibilidades del mercado actual.
