Inicio Advantech Ordenador en formato módulo Qseven

Ordenador en formato módulo Qseven

253
0

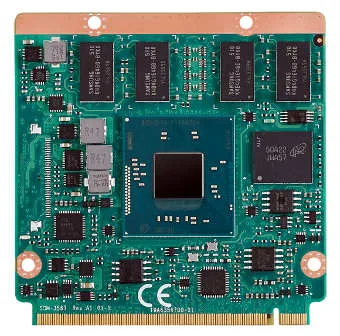

Ordenador en formato módulo QsevenEl SOM-3567 es un ordenador en formato módulo Qseven 2.1 equipado con un microprocesador Intel Atom o Celeron, lanzado por Advantech.

Entre las CPUs que acepta, tenemos las Atom E3845, E3827, E3825, E3815, y Celeron J1900. La primera y la última disponen de cuatro núcleos y cuatro threads de ejecución, el E3815 uno y uno respectivamente, y los dos modelos restantes dos y dos.

En lo que respecta a las velocidades de procesador en el ordenador en formato módulo Qseven, estas van desde los 1,33 GHz hasta los 2 que presenta el micro Celeron.

En el apartado de memorias, aquellas máquinas con los micros Atom E3825 y E3815 funcionan con DDR3L a 1.066 MHz, mientras que el resto funciona con memorias DDR3L a 1.333 MHz, con una cantidad que puede llegar en cualquiera de los casos a un máximo de 8 GB.

La GPU es una Intel de séptima generación que utiliza hasta 1.720 MB de memoria RAM compartida, y que es compatible con DirectX 11, OpenGL 3.2, OCL 1.1, y puede codificar y decodificar por hardware H.264/AVC, VC-1, y MPEG2 HW. Soporta dos salidas de vídeo simultáneas, con una resolución máxima de 2.560×1.600 Mpx.

Si queremos expandir las funcionalidades del ordenador en formato módulo Qseven mediante la adición de tarjetas de expansión, disponemos de un slot PCI Express 3 PCIe, con cuatro puertos opcionales si se elimina la Ethernet. El soporte x1, x2 y x4 es configurable.

En esta tarjeta CPU disponemos también de un bus SMBus, y un bus I2C. El controlador de red es un Intel i210IT, con una velocidad de 10/100/1000 Mbps. Para el almacenamiento interno disponemos de una memoria eMMC4.51 de hasta 32 GB.

Conectividad en el ordenador en formato módulo Qseven

En cuanto a puertos, tenemos dos SATA de Gen 3.1 a 6 Gb/s, y Gen 2 (3 Gb/s) o Gen 1 (1,5 Gb/s), a los cuales se suman un puerto USB 3.0 y seis puertos USB 2.0, soporte para bus SPI BIOS EEPROM, un GPIO sin soporte para GPIO mux con LPC, dos puertos COM de 4 cables (con soporte GPIO opcional), y dos interfaces de cámara MIPI-CSI.

Mide 70×70 mm y su rango de temperaturas operativas se sitúa entre los 0 y los +60 grados centígrados.
