Microcontroladores de 32 bit con periféricos

285
0

Microchip anuncia la nueva familia PIC32MZ Embedded Connectivity (EC), formada por
24 microcontroladores de 32 bit.

Proporciona las mayores prestaciones dentro de su categoría, 330 DMIPS y 3,28 Cor Marks / MHz, además de Flash de doble panel y actualización en tiempo real (hasta 2 MB), una gran RAM (512 KB) y los periféricos de conectividad, entre ellos 10/100 Ethernet MAC, Hi-Speed USB MAC/PHY (por primera vez para microcontroladores PIC) y dos puertos CAN, todo ello necesario para cubrir las exigentes aplicaciones actuales.

Microcontroladores de 32 bit con periféricosLa familia PIC32MZ también alcanza la mayor densidad de código dentro de su categoría, junto con un convertidor A/D de 28 Msps que ofrece una de las mejores velocidades de proceso de los datos para microcontroladores de 32 bit. Para completar el elevado nivel de integración de esta familia disponen de un motor criptográfico de hardware de altas prestaciones con un generador de números aleatorios para criptografiado/descriptografiado de datos a alta velocidad y autenticación como AES, 3DES, SHA, MD5 y HMAC, así como el primer interface SQI en microcontroladores de 32 bit y el mayor número de canales serie dentro de los PIC32.

Los diseñadores de sistemas embebidos afrontan los requisitos cada vez más elevados en cuanto a funciones añadidas que exigen más prestaciones y memoria del microcontrolador. Al mismo tiempo, esperan reducir el coste y la complejidad mediante el uso de un menor número de microcontroladores.

La familia PIC32MZ triplica las prestaciones y cuadruplica la memoria respecto a las familias PIC32MX de la generación anterior, así como un elevado nivel de integración de periféricos avanzados. Para aplicaciones que necesitan conectividad embebida, la familia incorpora Hi-Speed USB, Ethernet y CAN, además de un gran número de pilas de protocolo para conexiones por cable e inalámbricas.

Muchas aplicaciones embebidas están incorporando mejores visualizadores gráficos y la familia PIC32MZ puede ofrecer soporte incluso a visualizadores WQVGA sin chips gráficos externos. Las aplicaciones de audio en streaming/digital pueden aprovechar las 159 instrucciones DSP de esta familia, su gran memoria, periféricos como I2S y el software disponible.

Las actualizaciones en campo representan otro reto cada vez más importante para los ingenieros y responsables de diseño. Los 2 MB de Flash interna de la familia permiten realizar actualizaciones en tiempo real mediante dos paneles independientes que ofrecen una forma segura de llevar a cabo la actualización mientras se trabaja a máxima velocidad.

Es el primer microcontrolador de Microchip en emplear el núcleo MIPS microAptiv de Imagination, que añade 159 nuevas instrucciones DSP que permiten la ejecución de algoritmos DSP con un número de ciclos hasta un 75% más bajo que con las familias PIC32MX. Este núcleo también proporciona la arquitectura del juego de instrucciones microMIPS, que mejora la densidad de código mientras trabaja casi a la máxima velocidad, cache de instrucciones y datos, y con sus 200 MHz/
330 DMIPS triplica las prestaciones del PIC32MX.

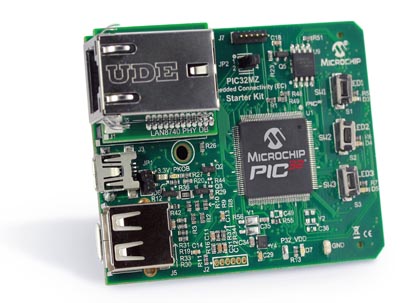

Microchip dispone de tres nuevas herramientas de desarrollo para PIC32MZ. El kit de iniciación completo PIC32MZ EC (PIC32MZ EC Starter Kit) se suministra en dos versiones para ofrecer soporte a los componentes de la familia con motor criptográfico integrado (DM320006C) o sin éste (DM320006). La tarjeta de expansión multimedia (Multimedia Expansion Board II – DM320005-2) se suministra se puede utilizar con el kit de inicio para desarrollar gráficos HMI, conectividad y aplicaciones de audio. El adaptador para el kit de inicio (Starter Kit Adapter – AC320006), de 168 a 132 patillas, permite realizar desarrollos con el amplio catálogo de tarjetas hija especiales para una determinada aplicación. El módulo enchufable (PIC32MZ2048EC Plug-in Module – MA320012) se dirige a los usuarios ya existentes de la tarjeta de desarrollo modular Explorer 16.

El motor criptográfico está integrado en ocho de los microcontroladores PIC32MZ; además son 12 los microcontroladores que disponen de 1 MB de y otros 12 disponen de 2 MB de Flash.

Éstos son los miembros de la familia y sus opciones de encapsulado: QFN de 64 patillas (9×9 mm) y TQFP (9×9 mm) para el PIC32MZ2048ECH064; TQFP de 100 patillas (12×12 y 14×14 mm) para el PIC32MZ2048ECH100; VTLA de 124 patillas (9×9 mm) para el PIC32MZ2048ECH124; y TQFP de 144 patillas (16×16 mm) y LQFP (20×20 mm) para el PIC32MZ2048ECH144. Las versiones con motor criptográfico integrado son PIC32MZ2048ECM064, PIC32MZ2048ECM100, PIC32MZ2048ECM124 y PIC32MZ2048ECM144.
