Tarjeta XMC para comunicaciones

211
0

Tarjeta XMC para comunicaciones

Pentek ha introducido un nuevo miembro de su línea Cobalt de Switched Mezzanine Cards (XMC). El modelo 71624 es una tarjeta XMC para comunicaciones comerciales y militares de relé IF (Frecuencia Intermedia), 34 señales y dos canales con un FPGA Virtex-6.

El nuevo modelo de tarjeta XMC para comunicaciones acepta dos canales de entrada analógica IF, modifica hasta 34 señales y desarrolla dos salidas IF analógicas. Cualquier señal en cada banda IF se puede habilitar o deshabilitar independientemente y cambiar en frecuencia y / o amplitud.

La tarjeta también soporta las funciones más útiles para sistemas de comunicaciones comerciales y militares, incluyendo signal drop / add / replace, cambio de frecuencia y hopping, ecualización de amplitud y consolidación de ancho de banda.

Entre las aplicaciones destacan monitorización de señal, signal jamming, seguridad de canal, contramedidas, beamforming y radares.

El modelo 71624 es una tarjeta XMC para comunicaciones que se caracteriza por 34 convertidores down digitales (DDC), cada uno de ellos sintonizable en el rango IF de entrada de 100 MHz, pudiendo gestionar anchos de banda de 20 a 312 kHz. Los DDC envían 34 señales de banda base al ordenador host que, a su vez, determina cómo altera cada señal en amplitud y frecuencia. Posteriormente, las señales modificadas se combinan como una salida IF analógica.

El Pentek ReadyFlow Board Support Package (BSP), que está disponible para sistemas operativos Windows y Linux, ofrece una librería C-callable, una suite completa de inicialización, funciones de control y estado, y ejemplos pre-compilados.

Factor de forma para la nueva tarjeta XMC para comunicaciones

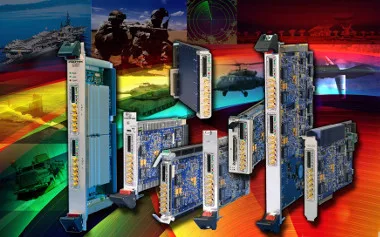

La Cobalt Model 71624 XMC también se encuentra disponible en varios formatos, como 3U y 6U VPX (52624/53624 & 57624/58624), 3U y 6U cPCI (72624/73624/74624), AMC (56624) y PCIe (78624).

Con un sistema de desarrollo de PC Pentek SPARK 8266 o VPX 8267, los diseñadores pueden comenzar a crear sus aplicaciones de inmediato, de forma rápida y fiable.
