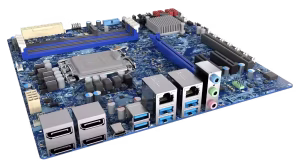

La CT-MBL01 es una placa base industrial MicroATX orientada a automatización, visión artificial e inteligencia artificial en el edge con procesadores Intel Core y expansión PCIe Gen 5.
El nuevo CT-MBL01 de Premio es una placa base industrial MicroATX diseñada para sistemas embebidos de alto rendimiento en automatización industrial, visión artificial e inteligencia artificial (IA) en el edge.
Basada en el chipset Intel Q670E, la tarjeta admite procesadores Intel Core Series 2 y generaciones 12, 13 y 14 en zócalo LGA1700, por lo que permite escalar la plataforma según las necesidades de cálculo del equipo final.
Además, el formato MicroATX facilita su integración en chasis industriales compactos sin renunciar a ranuras de expansión, almacenamiento interno y conectividad de E/S para aplicaciones de control, adquisición de datos y procesado local.
Arquitectura CT-MBL01 con DDR5 y PCIe Gen 5
La memoria se articula mediante cuatro zócalos DDR5 4400 MT/s UDIMM, donde DDR significa Double Data Rate, con una capacidad máxima de 128 GB para cargas de trabajo embebidas exigentes.
En concreto, la placa incorpora PCIe Gen 5 x16, donde PCIe significa Peripheral Component Interconnect Express, junto con ranuras adicionales PCIe x4 Gen 4, PCIe x4 Gen 3 y PCIe x16 Gen 4 para tarjetas aceleradoras, capturadoras de imagen o interfaces industriales.
Esta arquitectura resulta adecuada para equipos de edge computing que deben combinar CPU, buses de alta velocidad y módulos especializados dentro de una plataforma estable para entornos industriales.
Por otro lado, el almacenamiento combina dos ranuras M.2 M Key compatibles con NVMe, Non-Volatile Memory Express, mediante PCIe x4 y con SATA, Serial Advanced Technology Attachment, en formatos 2242, 2260 y 2280.
También se incluye una ranura M.2 E Key 2230 con PCIe x2 y USB 2.0, donde USB significa Universal Serial Bus, para integrar módulos inalámbricos o tarjetas de expansión compactas según el diseño del sistema.
Conectividad industrial para automatización y visión artificial
La conectividad de red contempla un puerto 1GbE y un puerto 2.5GbE, donde GbE significa Gigabit Ethernet, con soporte para Wake-on-LAN y PXE, Preboot Execution Environment, en despliegues gestionados.
Asimismo, las salidas gráficas admiten cuatro pantallas DisplayPort independientes con DP++, es decir DisplayPort de modo dual, una característica útil en estaciones de inspección, supervisión de proceso y sistemas HMI avanzados.
Para la comunicación con periféricos de planta, la CT-MBL01 ofrece seis puertos RS-232, RS-422 o RS-485, lo que facilita la conexión con sensores, controladores, lectores industriales y equipos de automatización heredados.
A continuación, la placa suma dos USB 3.0 Gen 1, cuatro cabeceras internas USB 2.0 y seis USB 3.1, proporcionando margen para cámaras, interfaces de mantenimiento, dispositivos de captura y módulos de servicio.
En materia de almacenamiento adicional, los cuatro puertos SATA 6.0 Gb/s permiten configurar unidades locales para registro de datos, imágenes de inspección o sistemas operativos industriales con redundancia gestionada por la plataforma.
Seguridad TPM 2.0 e integración en sistemas embebidos
La compatibilidad con TPM 2.0, Trusted Platform Module, aporta una base de seguridad por hardware para funciones de arranque seguro, protección de claves y autenticación en equipos conectados a redes industriales.
Gracias a esta combinación de procesadores Intel Core, memoria DDR5, expansión PCIe y conectividad industrial, la plataforma encaja en máquinas de visión, nodos edge AI, controladores embebidos y sistemas OEM, fabricantes de equipos originales.
Para ampliar información sobre este tipo de dispositivos, puedes acceder al monográfico Especial tarjetas CPU, donde se analizan distintas alternativas.
Si necesitas más información técnica sobre la nueva placa MicroATX CT-MBL01 para edge industrial, puedes escribirnos mediante un COMENTARIO. O bien utiliza nuestro SERVICIO AL LECTOR gratuito.
