El SMC-ARK1 es un módulo de sistema SMARC 2.1 con procesador Rockchip RK3588, memoria LPDDR4x, almacenamiento eMMC y conectividad orientada a edge AI.

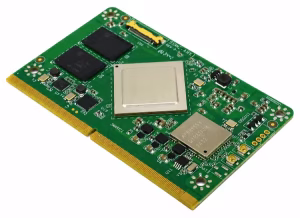

El nuevo SMC-ARK1 de Jetway es un módulo de sistema SMARC 2.1, especificación Smart Mobility Architecture, desarrollado para plataformas embebidas compactas y aplicaciones de inteligencia artificial en el borde.
Basado en el Rockchip RK3588, el módulo integra un procesador octa-core con cuatro núcleos Cortex-A76 de hasta 2,4 GHz y cuatro núcleos Cortex-A55 a 1,8 GHz.
Además, el sistema incorpora una GPU Arm Mali-G610 MP4 y una NPU, unidad de procesamiento neuronal, con capacidad de 6 TOPS para cargas de inferencia local.
Para el diseño de equipos embebidos, la placa ofrece configuraciones con 8 o 16 GB de memoria LPDDR4x, Low Power Double Data Rate, a 4266 MT/s.
El almacenamiento se resuelve mediante memoria eMMC, embedded MultiMediaCard, con opciones de 64 o 128 GB según la variante del módulo.
Arquitectura SMARC 2.1 del SMC-ARK1 para integración embebida
Con unas dimensiones de 82 x 50 mm, el módulo sigue el formato corto de la especificación SMARC 2.1 y se instala sobre placas portadoras compatibles mediante un conector de borde MXM de 314 pines.
A través de este conector, el diseño expone interfaces de almacenamiento, vídeo, red y entrada/salida de baja velocidad para acelerar el desarrollo de sistemas industriales compactos.
En concreto, la conectividad incluye SATA, SDIO o SDMMC, enlaces PCIe 2.0, Peripheral Component Interconnect Express, y señales de propósito general para control de periféricos.
También se contemplan buses GPIO, I2C, SPI y UART, útiles para integrar sensores, controladores auxiliares y subsistemas de monitorización dentro de equipos OEM.
Por otro lado, el temporizador watchdog de 255 niveles y el soporte Wake-on-LAN aportan recursos orientados a continuidad operativa y gestión remota.
Vídeo, red y aceleración para edge AI industrial
El subsistema gráfico del SMC-ARK1 admite decodificación de vídeo hasta 8Kp60 en H.265, VP9 y AVS2, además de codificación H.265 y H.264 hasta 8Kp30.
Asimismo, el módulo ofrece entrada HDMI, High-Definition Multimedia Interface, mediante un conector I-PEX FPC, flexible printed circuit, para diseños con captura de señal de vídeo.
Las salidas y buses de imagen incluyen HDMI 2.1, eDP, embedded DisplayPort, USB 3.0 con modo alternativo DisplayPort 1.4 y MIPI DSI, interfaz serie de pantalla del estándar Mobile Industry Processor Interface.
Para aplicaciones de visión embebida, las entradas MIPI CSI, Camera Serial Interface, permiten conectar varias cámaras dentro de sistemas de inspección, análisis de imagen o edge AI.
En redes cableadas, dos controladores Realtek RTL8111HS y RTL8111F proporcionan doble Gigabit Ethernet, una característica relevante para segmentar tráfico de control, datos o vídeo.
La comunicación inalámbrica se apoya en un módulo Ampak AP6398SV con Wi-Fi 5 y Bluetooth 5.0, además de dos conectores MHF para antenas externas.
Opciones de sistema operativo y variantes disponibles
En el apartado software, el módulo soporta Android 12, Debian 11 con Linux 5.10, Ubuntu 22.04 y HarmonyOS.
Por tanto, los desarrolladores pueden seleccionar un entorno de ejecución adaptado a interfaces HMI, nodos edge, pasarelas inteligentes o plataformas de procesamiento multimedia.
La alimentación indicada es de +4 V, dentro del rango habitual de la especificación SMARC 2.1, aunque supone un valor que conviene revisar al diseñar la placa portadora.
El rango operativo declarado va de 0 a 60 °C, mientras que el almacenamiento admite de -20 a 70 °C.
Las tres configuraciones anunciadas son SMC-ARK1-358886A1 con 8 GB y 64 GB eMMC, SMC-ARK1-358888A1 con 8 GB y 128 GB eMMC, y SMC-ARK1-358898A1 con 16 GB y 128 GB eMMC.
