Módulo serie de cuatro puertos RS-232/422/485

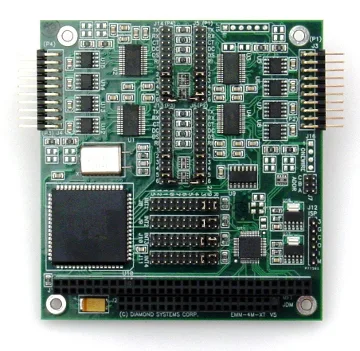

Diamond Systems ha presentado el Emerald-MM PC/104, un módulo que proporciona cuatro puertos serie RS-232/422/485 operando a velocidades de hasta 115 kbps.

En modo RS-232, proporciona a través de cada puerto la dotación completa de señales del puerto serie de un PC estándar (8 señales + tierra), y se agrupan en dos cabeceras de 20 pines (2 puertos por cabecera).

En modo RS-422, las señales RX+, RX-, TX+ y TX- son proporcionadas junto con la de tierra. En el modo RS-485, las señales TX+/RX+ y TX-/RX- se proporcionan también junto con la de tierra.

Un circuito integrado cuádruple de puerto serie 16C554 se utiliza para los puertos serie. Este chip soporta ratios de transferencia de datos de hasta 155 kbps y contiene un buffer FIFO de 16 bytes programable para cada puerto, un elemento que le permite al conjunto disminuir el consumo general del procesador.

Este módulo serie de cuatro puertos RS-232/422/485 ofrece al usuario más opciones de niveles de interrupción y direcciones de E/S que otros módulos de puertos serie disponibles en el mercado.

La tarea de integrar este dispositivo en nuestro sistema informático es simple, proporcionando ocho combinaciones diferentes de direcciones de E/S y una decena de niveles de interrupción que se encuentran disponibles.

Cualquier número de puertos puede compartir el mismo nivel de interrupción y, en caso de que se tengan dos tarjetas montadas en un mismo sistema, ambas pueden compartir el mismo nivel de interrupción.

Se proporciona un registro de estado de interrupción en el módulo serie de cuatro puertos RS-232/422/485 para indicar el estado de la señal de petición de interrupción de cada puerto serie. Este registro es especialmente útil en sistemas que funcionen con Windows NT.

Otras propiedades del módulo serie de cuatro puertos RS-232/422/485

Este dispositivo mide 9×9,6 cm, necesita de una alimentación eléctrica de +5VDC ±10% y presenta un consumo energético de 80 mA con todas las salidas descargadas, y su temperatura operativa se encuentra entre los -40 y los +85 grados centígrados con una humedad de entre el 5 y el 95% no condensada.
