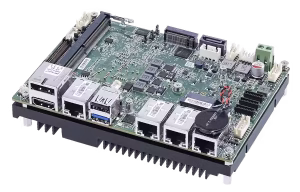

El MS-CF27 es un SBC de 3,5 pulgadas para sistemas embebidos con memoria DDR5, cuatro interfaces Gigabit Ethernet y salida de vídeo triple independiente.
El nuevo MS-CF27 de MSI es un ordenador monoplaca (SBC, single-board computer) de 3,5 pulgadas orientado a automatización industrial, gateways inteligentes, redes edge y equipos embebidos sin ventilador con conectividad GbE (Gigabit Ethernet) múltiple.
Dentro de una arquitectura compacta de 146 x 102 mm, la placa combina procesadores Intel de bajo consumo con interfaces de expansión, almacenamiento y comunicación pensadas para integradores que necesitan desplegar nodos industriales en armarios, kioscos, control de máquina o sistemas de comunicaciones locales.
La plataforma admite varias configuraciones de sistema en chip (SoC, system on chip), entre ellas Intel Processor N97, Intel Core i3-N305, Intel Amston Lake x7433RE e Intel Twin Lake-N N150, con perfiles térmicos de diseño (TDP, thermal design power) comprendidos entre 6 W y 15 W.
Arquitectura embebida del MS-CF27
Para cargas de proceso edge, el MS-CF27 ofrece desde cuatro núcleos a hasta 3,6 GHz en las variantes N97 y N150 hasta ocho núcleos a hasta 3,8 GHz en la opción Core i3-N305.
Además, el zócalo DDR5-4800 SO-DIMM permite instalar hasta 32 GB de memoria en determinadas variantes, una capacidad adecuada para servicios de red, pasarelas de datos, interfaces hombre-máquina ligeras y aplicaciones de monitorización local.
La gráfica integrada Intel UHD Graphics gestiona tres pantallas independientes mediante DisplayPort, HDMI y LVDS/eDP, por tanto facilita diseños con visualización de operación, señalización y panel de servicio desde una única tarjeta.
En concreto, la salida DisplayPort alcanza 4096 x 2304 a 60 Hz, HDMI llega a 3840 x 2160 a 30 Hz y la interfaz LVDS/eDP soporta 1920 x 1200 a 60 Hz.
Conectividad industrial, E/S y despliegue sin ventilador
La conectividad de red se apoya en cuatro puertos Intel I226-V Gigabit Ethernet, lo que resulta útil en pasarelas segmentadas, controladores de comunicación, routers industriales compactos o equipos que separan redes de campo, supervisión y mantenimiento.
Por otro lado, el almacenamiento combina un puerto SATA 3.0 con una ranura M.2 2280 M-Key para unidades SATA SSD, mientras que la expansión se completa con ranuras M.2 3042 B-Key y M.2 2230 E-Key.
Para periféricos e integración en máquina, la placa incorpora un puerto USB 3.2 Gen 2, cinco puertos USB 2.0, seis puertos COM y una cabecera GPIO de 8 bits con cuatro entradas de propósito general y cuatro salidas de propósito general.
Asimismo, los puertos COM1 y COM2 admiten RS-232, RS-422 y RS-485, mientras que COM3 a COM6 trabajan en RS-232 para conectar lectores, controladores, módulos de campo o equipos heredados.
La alimentación mediante entrada de corriente continua de 12 V a 24 V y el rango operativo de -10 a 60 °C con flujo de aire facilitan su uso en envolventes industriales donde importan la estabilidad térmica y la continuidad de servicio.
A nivel de firmware y supervisión, el equipo integra BIOS AMI, temporizador watchdog de 256 niveles, monitorización hardware mediante controlador Fintek F81966AB-I y códec de audio de alta definición Realtek ALC897.
En sistemas operativos, el SBC admite Windows 10 IoT Enterprise LTSC en variantes Alder Lake-N, Windows 11 IoT Enterprise LTSC y soporte Linux bajo petición.
Las certificaciones CE, FCC Class B, BSMI, VCCI, RCM y UKCA refuerzan su encaje en proyectos embebidos que requieren documentación regulatoria para despliegues internacionales.
